스마트팜 ICT기자재 국가표준 확산 지원사업

온실 내부 및 외부환경센서 사양

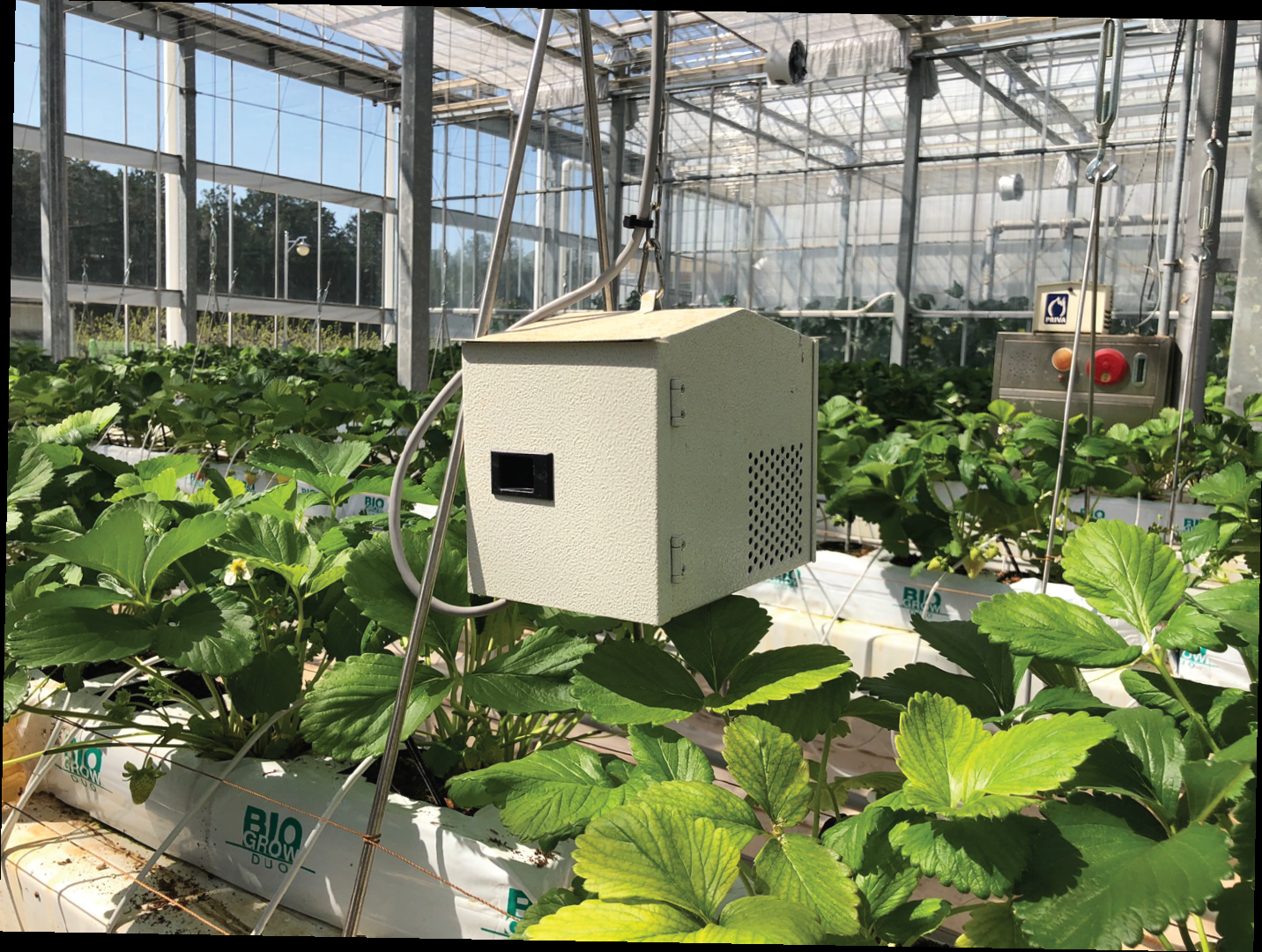

☐ 온실 내부환경 센서

- 통신방식 : RS485-Modbus RTU

☐ 온실 내부환경 센서

(1)온.습도센서

1) 측정방법 : NTC-10㏀/25℃

2) 측정범위 : -30℃~80℃

3) 측정오차범위 : ±0.1℃

4) 습도범위 : 0 ~100%

5) 측정오차범위 : ±1%

(2)CO₂센서

1) 측정방식 : Dual Light Wavelength Non-Dispersive Infrared (NDIR)

2) 측정범위 : 0~3000ppm

3) 정밀도 : ±60ppm 측정값의 3%

4) 신호 업데이트 간격 : 2초

5) 작동조건 : -10 ~ 50℃, 0 ~ 99.5% RH

6) 입력전압 : 7~12V DC

7) 소비전류 : Normal 65mA, Peak 170mA

8) 규격 : (W)65 mm x (H)45 mm x (D)17.6 mm (±0.5 mm),

9) 무게 : 21 g

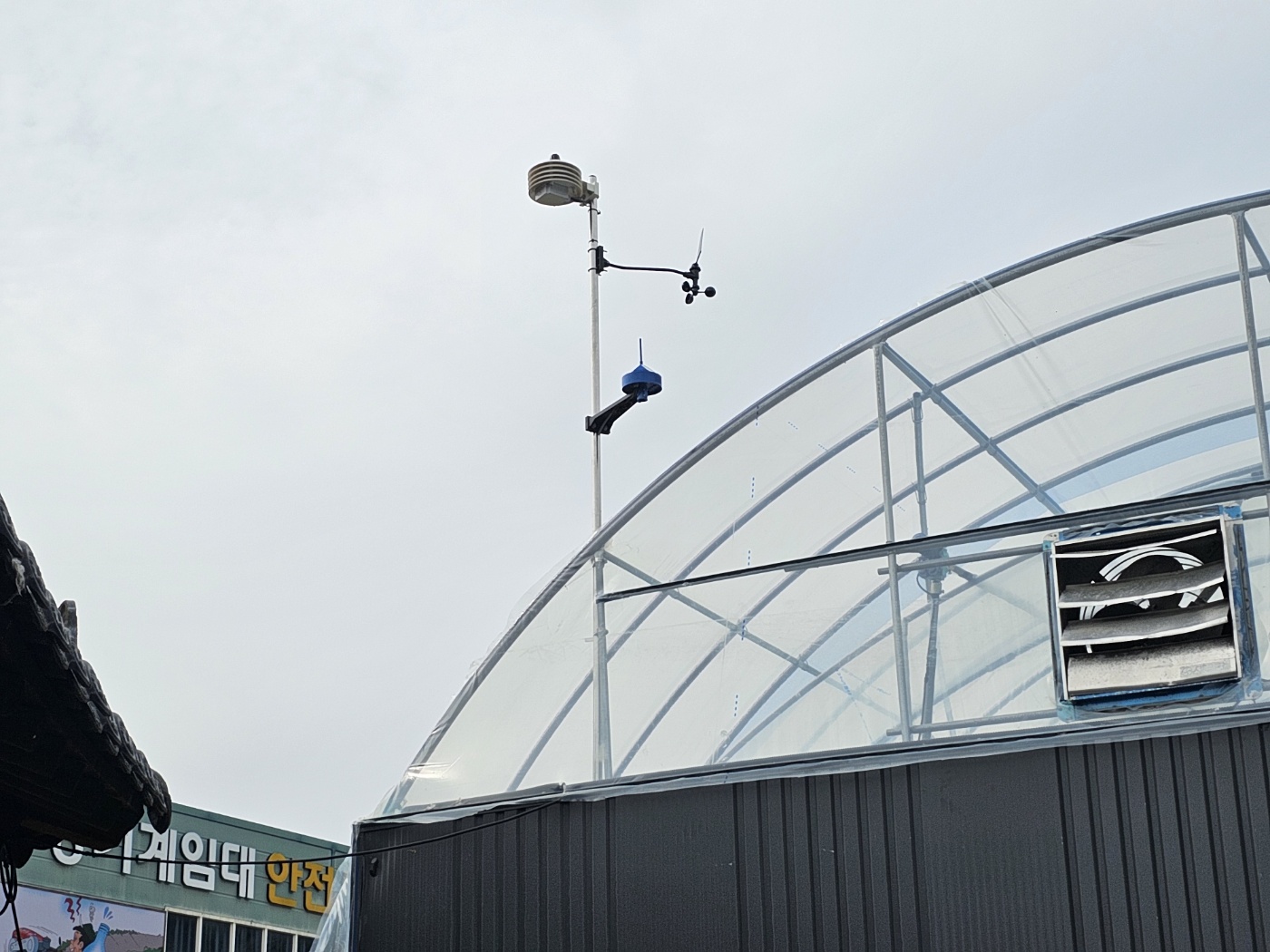

☐ 온실 외부기상환경 센서

(1)외부온도센서

1) 측정방법 : NTC-10㏀/25℃

2) 측정범위 : -30℃~80℃

3) 측정오차범위 : ±0.1℃

(2)일사센서

1) 크기 : 45Φ 높이 60mm

2) 측정범위 : 0~2000W/㎡

3) 측종방법 : Photo silicon diode

4) 출력신호 : 0 ~ 3000mV

5) 작동온도 : -20℃~80℃

6) 입력전압 : 3.3V DC ±10%

7) 재질 : UV-resistant PVC plastic

8) 무게 : 226g

(3)감우센서

1) 입력전압 : DC 22~30V

2) 측정범위 : 강우 유무

3) 측정방식 : 전극간 저항측정

4) 출력방식 : 랄레이 A접점

5) 작동온도 : -19℃~60℃

6) 건조방식 : 저항체 발열

(4)풍향풍속센서

1) 측정방법 : [풍속계] WIND CUPS AND MAGNETIC SWITCH

[풍향계] WIND VANE AND POTETIOMETER

2) 측정범위 : [풍속계] 0~89 m/sec

[풍향계] 0~359˚

3) 오차범위 : [풍속계] ±2 mph(2 kts,3 km/h, 1 m/s)or±5%

[풍향계] ±7°

4) 입력전압 : 3.3V DC

5) 소비전류 : [풍속계] 17mA

[풍향계] 15mA

6) 재질 : UV-resistant ABS/Polycarbonate/Black-anodized aluminum
